日本の機械工場で
抱える問題

日本の機械工場は現在、
大きく二つの課題を抱えております。

  • 1人材不足
  • 2資材高騰による収益性悪化

このような状況下においては、少人数でも効率的に工場を運営できる仕組みづくりが求められます。
例えば、オイルミストコレクターのメンテナンスに人的リソースを割いてはいませんか。
軽作業でも台数や頻度により、作業負担は大きくなります。メーカーに委託することで、工場スタッフの負担を大幅に軽減することが可能です。
しかしながら、委託には当然費用が発生し、総コスト増加の懸念もあるかと存じます。
そこでトルネックスは、低電力タイプのオイルミストコレクターへの入替えをご提案いたします。
弊社製品は業界トップクラスの省電力性能を誇り、電気代を大幅に削減可能です。その削減分をメンテナンス委託費用に充てることで、総費用の増加を抑えられます。
さらに、導入効果を事前にご判断いただくために、事前に入替えによる電気代削減額メンテナンスを委託した場合の費用これらをシミュレーションにてご提示いたします。

RB600用(工作機器30台に設置の場合)

処理風量(1台あたり) 導入台数(例として) 総消費電力(50Hzの場合) 総消費電力 年間電気代
一般のミストコレクター 540㎥/h 30台 700w/台 21,000W 3,780,000円
リドエア-トルネックスRB600 540㎥/h 30台 230w/台 6,900W 1,242,000円
電気代削減コスト ▲ 2,538,000円

※電気代単価30円(50Hz)、1日稼働20時間、年間300日稼働で計算した場合

現地調査させて頂ければ、電気代シミュレーションをご提案いたします。

目詰まりしない
電子式集塵フィルタ

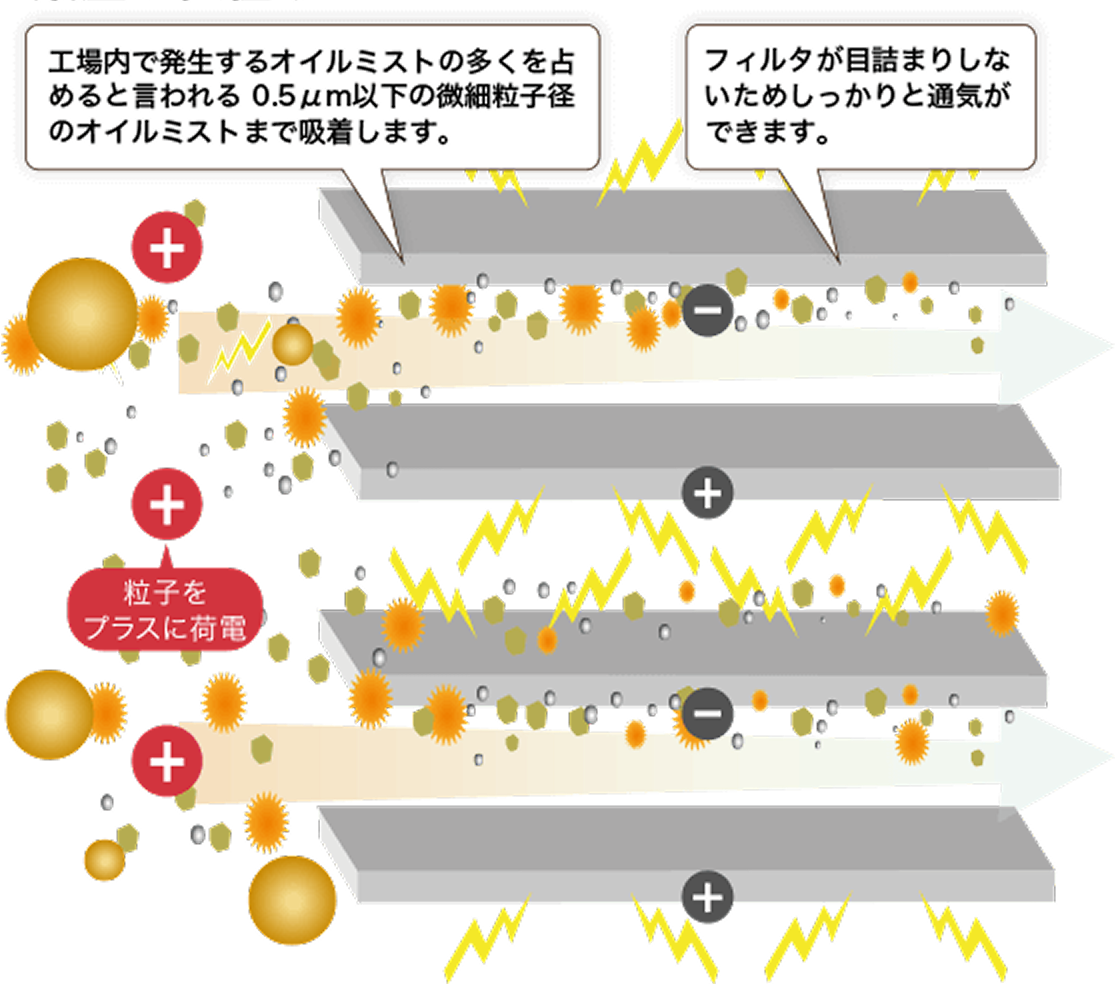

リドエアートルネックスは電子式集塵フィルタを採用しています。

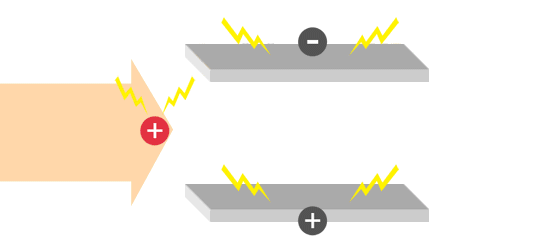

金属の極板を数ミリ間隔で積み重ねた構造で、その間に電圧をかけてオイルミストを吸着します。
目詰まりせず風量の低下がないため、ファンの消費電力も小さくすることができます。

集塵の仕組み

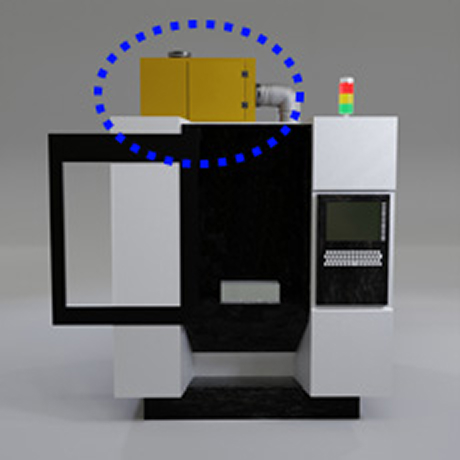

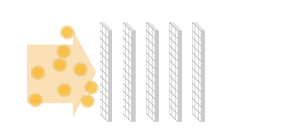

一般的なフィルタ方式の場合

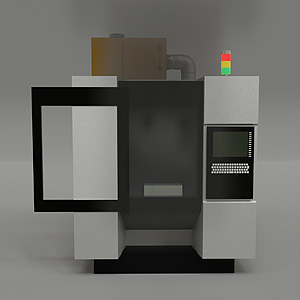

目詰まりすると工作機械内が
陰圧でなくなり…
空気が流れにくいので
扉開口時に
オイルミストが工場内に拡散!

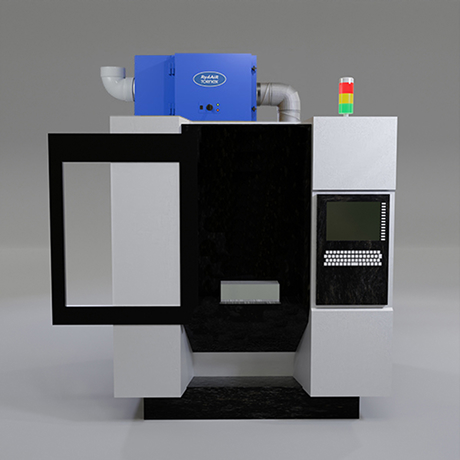

電子式集塵フィルタ方式の場合

目詰まりせず工作機械内が
陰圧のままなので…
空気が流れやすく
扉開口時に
オイルミストの拡散を抑制。

圧倒的な低電力を実現

1台わずか230w(50Hz地域:強運転)という低電力を実現。
一般的なオイルミストコレクター(風量:600㎥/h程度)と比べてみました。

RB600用(工作機器30台に設置の場合)

処理風量(1台あたり) 導入台数(例として) 総消費電力(50Hzの場合) 総消費電力 年間電気代
一般のミストコレクター 540㎥/h 30台 700w/台 21,000W 3,780,000円
リドエア-トルネックスRB600 540㎥/h 30台 230w/台 6,900W 1,242,000円
電気代削減コスト ▲ 2,538,000円

※電気代単価30円(50Hz)、1日稼働20時間、年間300日稼働で計算した場合

現地調査させて頂ければ、電気代シミュレーションをご提案いたします。

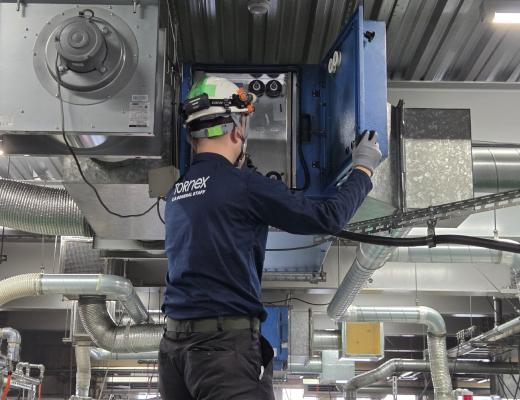

メンテナンスは
全国メーカーで対応可能

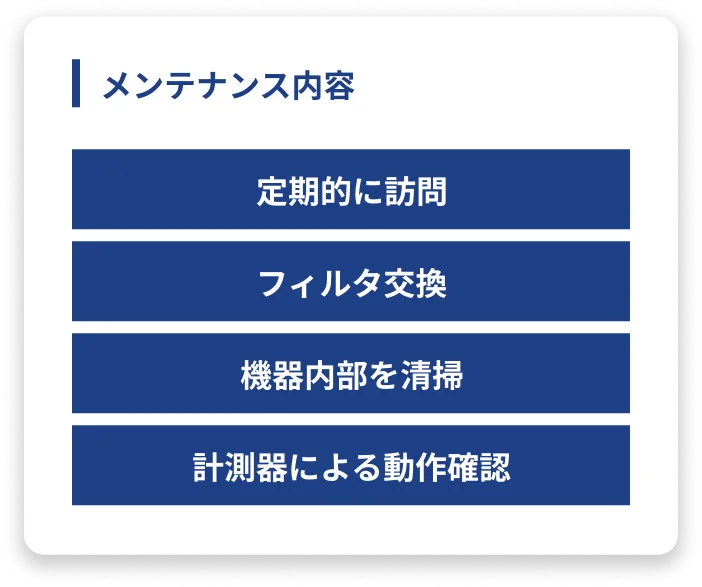

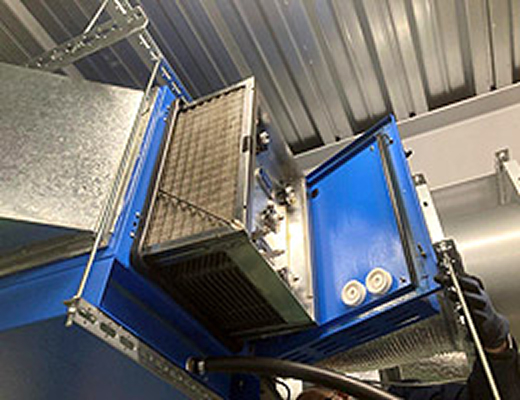

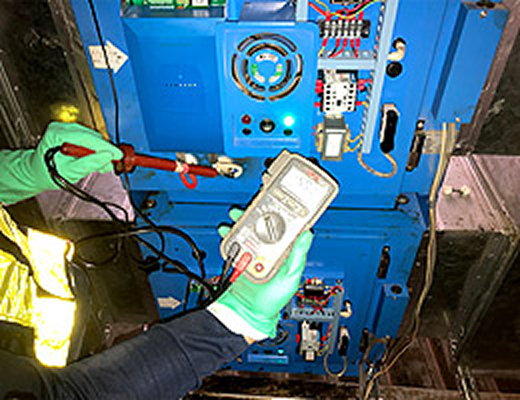

メンテナンスはすべてメーカー専門スタッフにお任せ。
保守業務からの解放で、工場作業スタッフの生産性向上につながります。全国対応です。

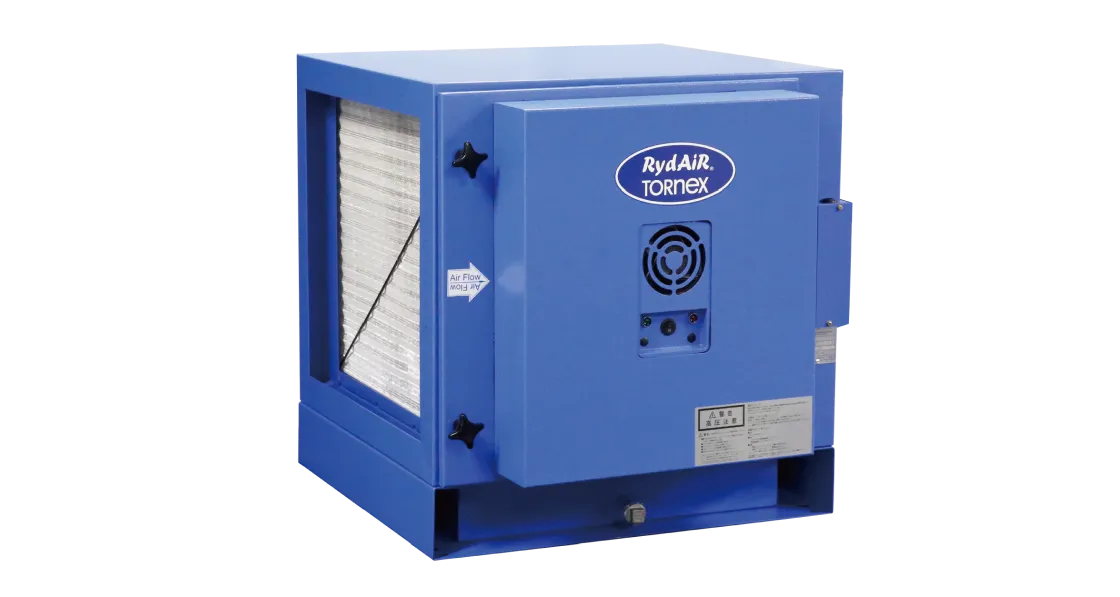

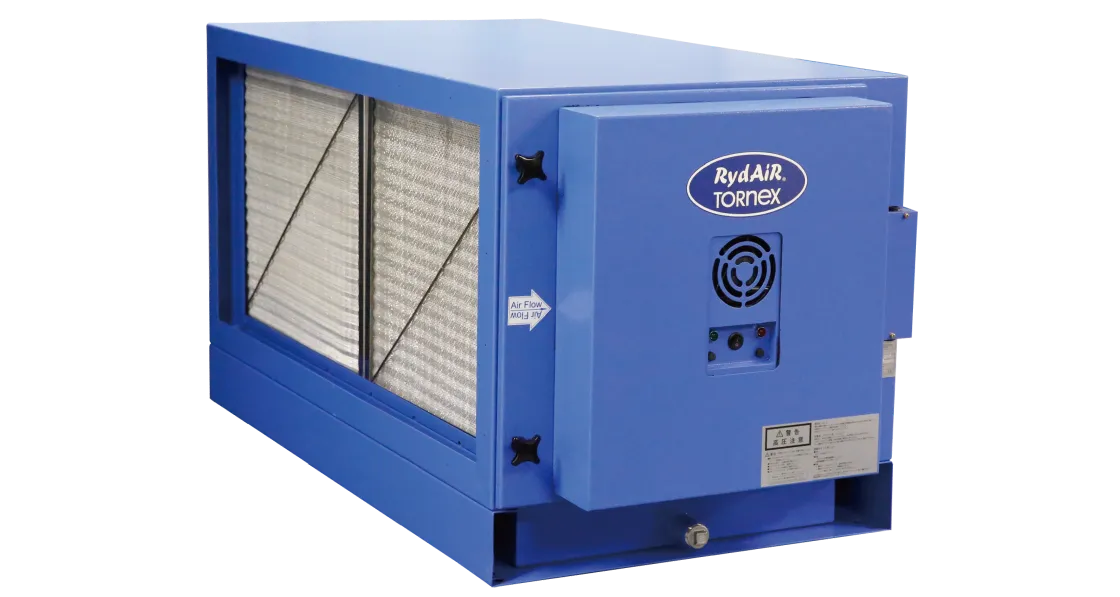

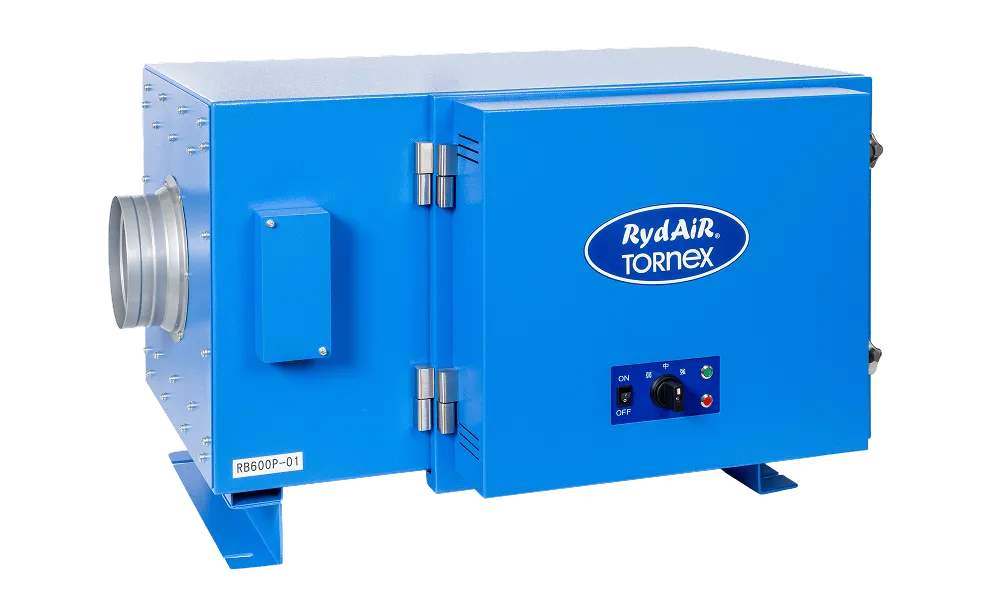

機器仕様

型式 RB600
寸法 W870×D520×H485mm
重量 50kg
風量 600㎥/h
480㎥/h
360㎥/h
相数 単相3線式
電源 AC200V 50/60Hz
消費電力(50/60Hz) 230/270W
185/210W
165/170W
騒音(※1) 58dB
集塵効率(※2) 95%
プレフィルタ アルミ箔フィルタ
オイルミストフィルタ ステンレス箔フィルタ
メインフィルタ 2段荷電式電気集塵機
本体材質/表面処理 スチール/粉体塗装
接続ダクト径 150mm

※1:強運転 開放時
※2:フィルタ単体による測定データ

注記
1.本製品は屋内用です。屋外に設置しないでください。
2.本製品は工作機械等から発生するオイルミストを捕集する製品です。
飲食店等本来の目的以外での使用はしないでください。
3.本製品は単相3線式 AC200V 50/60Hz仕様です。
指定の電源電圧以外での使用はしないでください。
4.電源コードは3芯コードを使用し、必ずアース(接地)してください。
5.本体の据付方法は別紙据付説明書をご参照ください。
